奉信傳感器CDBH-5T是一款高性能的稱重傳感器，CDBH系列雙點式剪切梁稱重傳感器專為高精度料斗，斗士秤和各種工業稱重應用。
品牌：韓國Bongshin（奉信）
型號：CDBH
類型：剪切梁式稱重傳感器型號 | CDBH |
額定量程 (R.C.) | 5, 10, 15t |
10, 20, 25, 35 klbs | |
額定輸出(R.O.) | 3.0mV/V ± 0.25% |
非線性 | ≤0.03% R.O. |
滯變 | ≤0.03% R.O. |
重復性誤差 | ≤0.03% R.O. |
蠕變誤差 | 20分鐘內≤0.03% |
零點平衡 | ≤1% R.O. |
溫度補償范圍 | -10 ~ 70°C |
工作溫度范圍 | -20 ~ 80°C |
溫度對額定輸出的影響 | ≤0.02% LOAD/10°C |
溫度對零點平衡的影響 | ≤0.03% R.O./10°C |
輸入電阻 | 700 Ohms ± 10 Ohms |
輸出電阻 | 700 Ohms ± 7 Ohms |
絕緣電阻 (分鐘) | 2000 MOhms at 50V DC |
激勵電壓 | 3~12V(推薦), 15V(最大) |
電氣連接(22AWG x 4C) | ?7mmx6m(標準), 10m(選項) |
防護等級 | 符合 IP 67 |
安全過載 | 150% R.C |
極限過載 | 300% R.C |
奉信傳感器CDBH-5T因其高精度、強承載能力和優異的防水防濕性能，被廣泛應用于各種稱重場合，如料罐、料倉、配料秤、料斗秤、灌裝秤等。在這些應用中，傳感器能夠準確測量物體的重量，并將數據傳輸給控制系統，實現自動化生產和智能化管理。

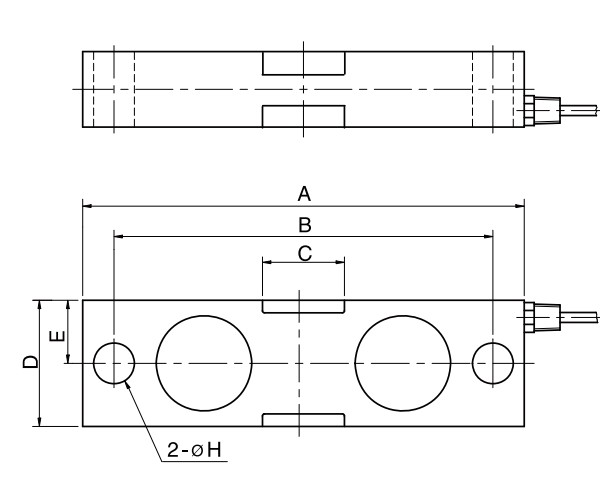

尺寸-mm (inch)
額定量程 | A | B | C | D | E | F | G | H |
5,10t (49.03, 98.07kN) | 222 | 190.5 | 41.2 | 49.3 | 24.7 | 36.6 | 50.6 | 20.5 |
15t (147.1kN) | 222 | 190.5 | 41.2 | 63.5 | 31.8 | 38 | 63.5 | 20.5 |
10k ~ 25klbs (44.48 ~ 111.2kN) | (8.75) | (7.50) | (1.62) | (1.94) | (0.97) | (1.44) | (1.99) | (0.81) |
35klbs (155.7kN) | (8.75) | (7.50) | (1.62) | (1.94) | (2.50) | (1.50) | (2.50) | (0.81) |
